V6系列高性能伺服電機80系列
所屬分類
工業機器人
產品數據
V6系列交流伺服電機相較KS/KJ系列電機，體積更小、防護等級提升至IP67、定制機型速度可達6500rpm、扭矩波動更低、過載能力更強等。
V6系列伺服電機提供23bit光編和17bit磁編兩種編碼器，新推出直插電機，客戶可根據實際需要變更線纜和連接器，適應更苛刻的環境，且與引線電機外觀無差異，方便結構設計。
特點：高性能、高過載、中慣量、磁編和光編多種編碼器形式可選、直插和引線兩種電機結構選擇。
產品數據
技術參數
|
型號MV6M- |
08A |
|
電機框號 |
80 |
|
額定功率(W) |
750 |
|
額定電壓(V) |
220V |
|
額定電流(Arms) |
4.4 |
|
最大電流(Arms) |
16.9 |
|
額定轉矩*1 (N?m) |
2.39 |
|
最大轉矩 (N?m) |
8.37 |
|
額定轉速(rpm) |
3000 |
|
最高轉速 (rpm) |
6000（光編）5000（磁編） |
|
力矩系數(N?m/A) |
0.584 |
|
反電勢系數(10-3V/krpm) |
35.3 |
|
電阻(20°C) (Ω) |
0.946 |
|
電感(20°C) (mH) |
4.44 |
|
轉子極數 |
10 |
|
轉子轉動慣量(10-4Kg?m2) |
1.58(1.62) |
|
容許負載轉動慣量 |
12倍以下 |
|
電氣時間常數(ms) |
3.76 |
|
機械時間常數(ms) |
0.72 （0.73） |
|
重量（kg） |
2.2 （3.0） |
|
防護結構*2 |
全封閉自冷IP65/IP67 |
|
散熱片尺寸(mm) |
250×300×15 |
（ ）內為帶保持制動器的伺服電機參數值。
- 額定轉矩表示安裝在表中所示尺寸的鋁制散熱片上且環境溫度為40℃時的連續容許轉矩值。
- 軸貫通部分除外。僅使用專用電纜時，滿足保護結構規格。
轉速特性曲線
MV6M-08AA、08AB MV6M-08AM、08AN

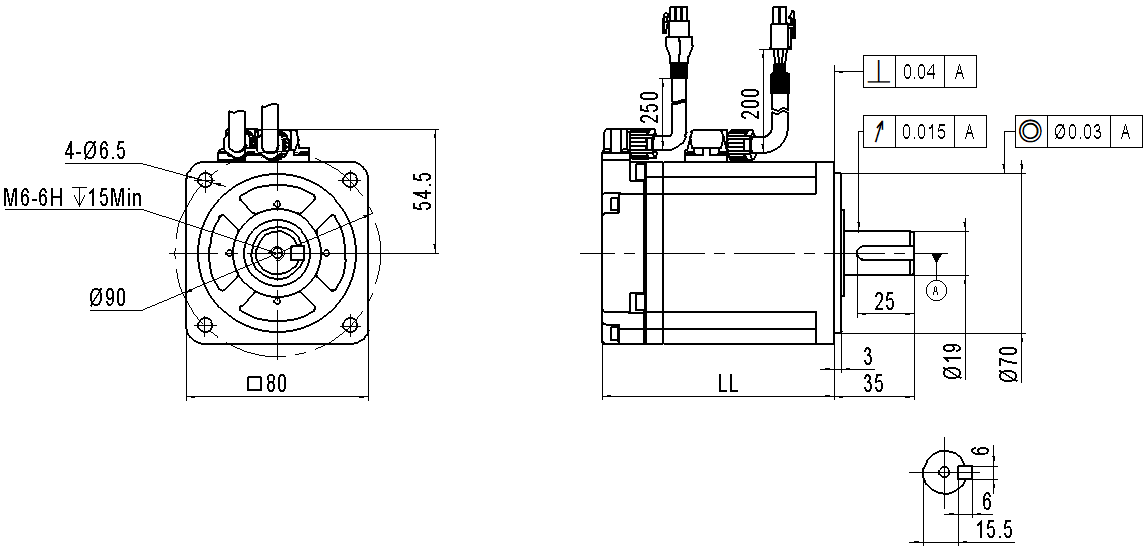

80系列伺服電機安裝尺寸
|
電機型號 |
LL |
|
MV6M-08A□□□ |
99.1（131.6） |
（ ）內為抱閘機型
