KJD系列是我司推出的高性能、高性價比的全數字交流伺服驅動器。
特點：采用高性能數字信號處理器（DSP）和智能功率模塊（IPM），結合先進優化的控制算法，可實現對轉矩、轉速和位置的精確控制。
Keli Motor Group Search
.
KJD系列|TSVB交流伺服驅動器
所屬分類
驅動器
產品詳情
技術參數
|
TSV型B- |
□□號□ |
L |
5 |
10 |
15 |
30 |
50 |
|
|
電源電壓（V） |
單 / 三相 AC220V -15% ～ +10% 50/60HZ |
11.6 |
21 |
|||||
|
1 2 5.5 |
||||||||
|
額定電流（A） |
5.9 |
9.3 |
16.9 |
28 |
56 |
|||
|
峰值電流（A） |
|
|
|
|
|
|||
|
使用溫度 |
工作：0 ～ 45℃ 貯存：-20 ～ 65℃ |
|||||||
|
環境溫度 |
工作：40% ～ 80%（無結露） 貯存：93% 以下（無結露） |
|||||||
|
防護等級 |
IP20 |
|||||||
|
控制方式 |
PWM 正弦波矢量控制 |
|
||||||
|
再生制動 |
外置 |
內置 / 外置可選 |
||||||
|
反饋方式 |
增量式 / 省線式編碼器，多摩川絕對式編碼器 |
|||||||
|
現場總線 |
EA 系列兼容 EtherCAT 工業以太網現場總線； |
|||||||
|
MA 系列兼容 Mechatrolink-III 工業以太網現場總線； |
||||||||
|
總線型產品支持將伺服驅動器內部 IO 擴展成系統 PLC 的 IO； |
||||||||
|
控制模式 |
位置、速度、轉矩 |
|||||||
|
|
最多 11 個輸入端子（光電隔離），功能可配置為： |
|||||||
|
控制輸入 |
伺服使能、報警清除、正轉驅動禁止、反轉驅動禁止、正轉轉矩限制、反轉轉矩限制、零速鉗位、內部速度選擇 1、內部速度選擇 2、內部速度選擇 3、內部轉矩選擇 1、內部轉矩選擇 2、緊急停機、控制模式切換、增益切換、電子齒輪選擇 1、電子齒輪選擇 2、位置偏差清除、脈沖輸入禁止、原點回歸觸發、原點回歸參考點。 |
|||||||
|
|
最多 8 個輸出端子（光電隔離），功能可配置為： |
|||||||
|
控制輸出 |
伺服準備好、報警、零速、定位完成、速度到達、轉矩到達、電磁制動器、伺服運行中、定位附近、轉矩限制中、速度限制中、原點回歸完成。 |
|||||||
|
編碼器信號輸出 |
信號類型 |
A、B、Z 差分輸出、Z 信號集電極開路輸出 |
||||||
|
分頻比 |
增量式：TSVB-PB - 1:1；TSVB-PA - 可通過參數 PA78 配置； 絕對值：可通過參數 PA78 配置； |
|||||||
|
|
指令模式 |
方向 + 脈沖序列；CW+CCW 脈沖序列；兩相 A/B 正交脈沖；內部位置指令； |
||||||
|
位 置 |
輸入頻率 |
低速脈沖指令口：差分輸入≤ 500kpps，單端輸入≤ 200kpps； |
||||||
|
|
高速脈沖指令口：差分輸入≤ 4Mpps； |
|||||||
|
|
電子齒輪比 |
分子：1 ～ 32767，分母：1 ～ 32767 |
||||||
|
|
模擬指令輸入 |
支持，-10~+10V 輸入 |
||||||
|
速 度 |
指令加減速度 |
參數設置 |
||||||
|
|
指令來源 |
內部速度指令、模擬量指令 |
||||||
|
|
模擬指令輸入 |
支持，-10~+10V 輸入 |
||||||
|
轉 矩 |
速度限制 |
參數設置 |
||||||
|
|
指令來源 |
內部轉矩指令、模擬量指令 |
||||||
|
特別功能 |
原點回歸、增益切換、機械諧振陷波濾波器 |
|||||||
|
監視功能 |
轉速、當前位置、位置偏差、電機轉矩、電機電流、指令脈沖頻率等 |
|||||||
|
保護功能 |
超速、過壓、過流、過載、制動異常、編碼器異常、位置超差等 |
|||||||
|
|
速度頻率響應 |
TSVB- □ B: ≥ 800Hz；TSVB- □ A: ≥ 1500Hz |
||||||
|
特 性 |
速度波動率 |
≤ ±0.03%（負載 0 ～ 100%）；≤ ±0.02%（電源 -15 ～ +10%） |
||||||
|
|
調速比 |
3.513888889 |
||||||

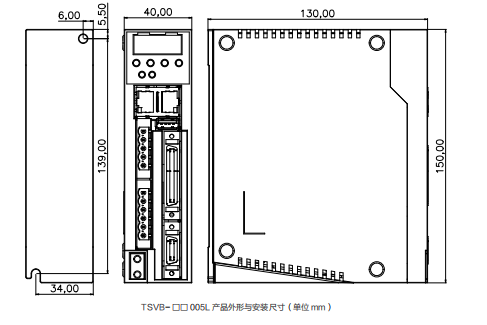

外形圖
