DE6 總線系列驅動器是默認參數為與多摩川多圈總線式編碼器匹配的，必須與裝配了多摩川總線式編碼器的伺服電機連接；其增加了 MECHATROLINK/EtherCAT通訊協議為標準配制，可與支持同樣協議的上位機匹配。
該款驅動器通過自動識別電機型號來控制運轉的；
特點：大功率、多總線、高速、高精度、全閉環
Keli Motor Group Search
.
DE6總線系列|脈沖M2/M3交流伺服驅動器
所屬分類
驅動器
產品詳情

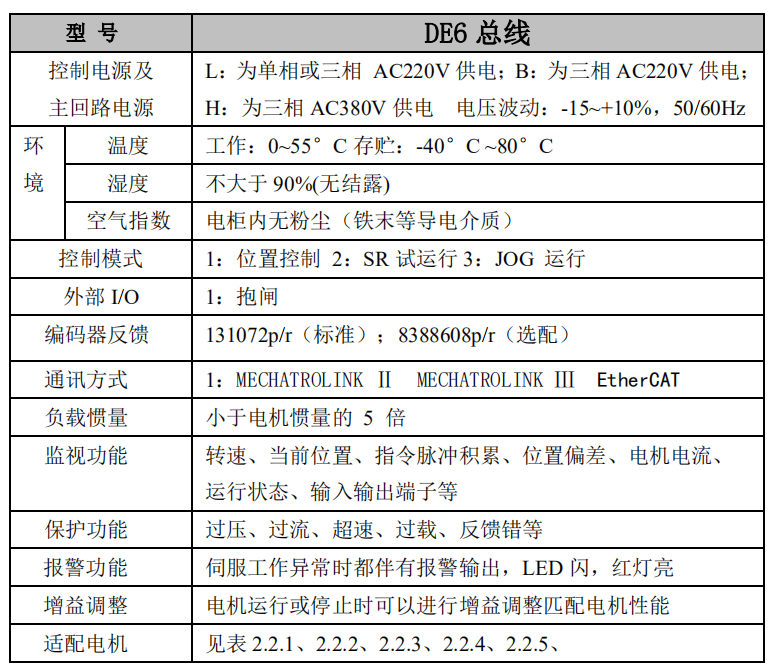

伺服 DE6 總線系列基本功能
MechatrolinkII/Ⅲ總線通訊線纜的說明

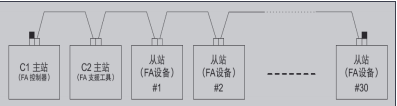

一：MechatrolinkII/Ⅲ總線連接形式：
注：1.連接到C1主站和終端從站上的▇表示終端電阻。
2.從站為16個站網絡總距離超過30m或從站數量大于17站時，使用中繼器
注：為減弱終端部分的信號反射，網絡兩端均連接終端連接器，但在C1主站內置終端(終電阻)時，終端連接器只能連接到網絡的另一終端；終端連接器中電阻推薦為130歐1/4W。

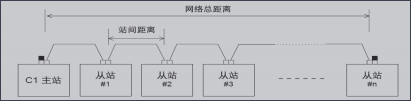

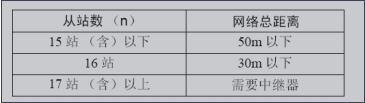

二：MechatrolinkII/Ⅲ配線規格關于網絡總距離和站間距離，按以下規格進行網絡配線
不使用中繼器時：
注：1.網絡總距離，網絡總距離是指總線連接網絡的最大電纜的長度。
2.站間距離，站間距離是指相鄰站之間電纜的長度配線時，請保證站間距離大于0.5m.
外觀尺寸

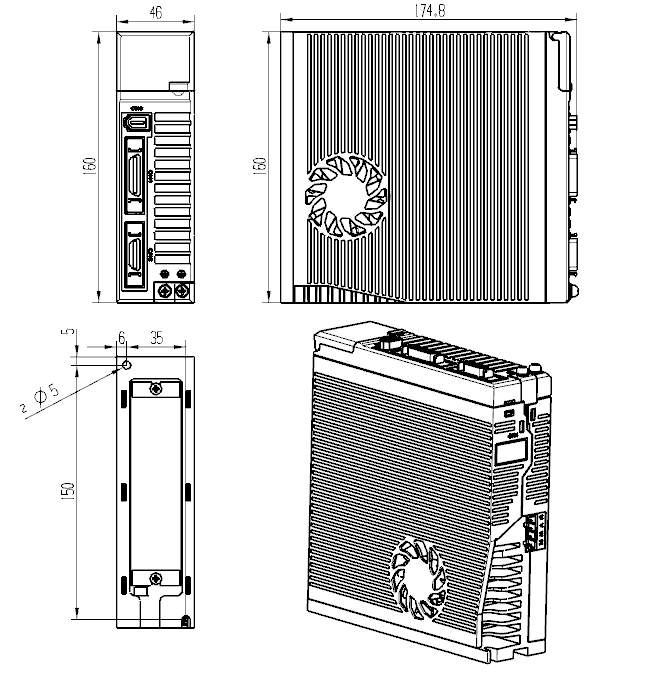

圖 1.1.1 10A/22A/32A 外觀尺寸圖

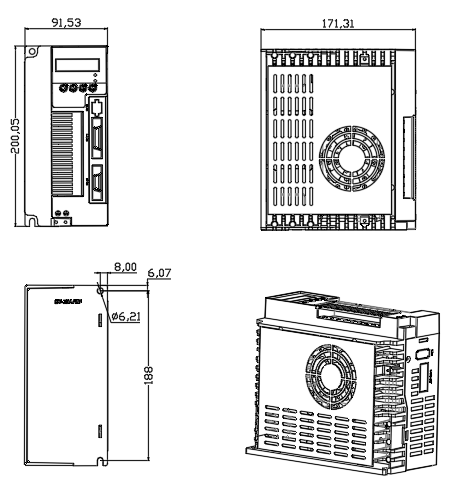

圖 1.1.2 20A/30A 外觀尺寸圖

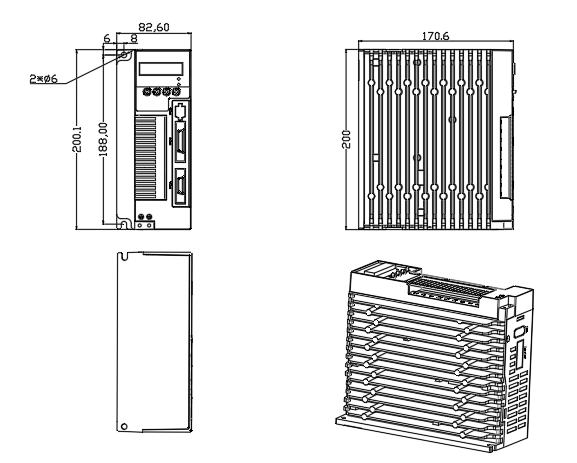

圖 1.1.3 35A外觀尺寸圖

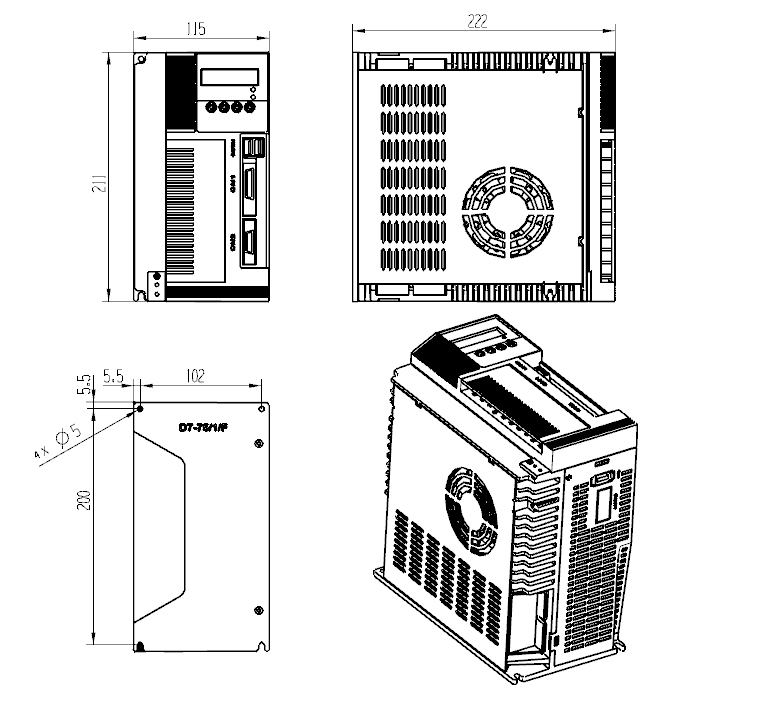

圖 1.1.4 25A/50A/75A 外觀尺寸圖

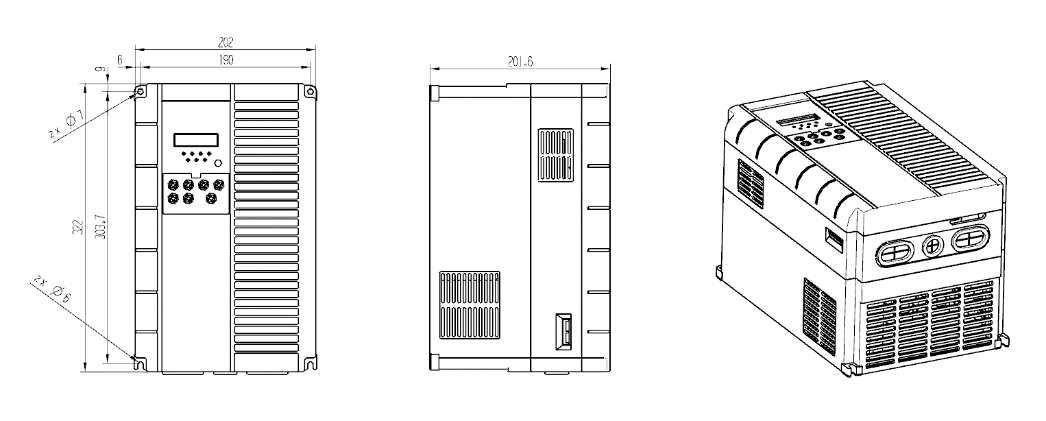

圖 1.2.1 100A 安裝尺寸圖
圖 1.2.2 150A 安裝尺寸圖
